Проект ТК-4

Проект ТК-4 - фото 0 Проект ТК-4 - фото 1 Проект ТК-4 - фото 2 Проект ТК-4 - фото 3 Проект ТК-4 - фото 4 Проект ТК-4 - фото 5 Проект ТК-4 - фото 6 Проект ТК-4 - фото 7
Площадь по осям
Площадь подсчитана по проектным осям. Фактическая площадь будет зависеть от внутренней планировки и отделки.
239 м²

Материал стен

Кирпич
5 Комнат
3 Санузла
1 Балкон
1 Терраса
3 Гардеробных
1 Постирочная

9,45 МЛН ₽

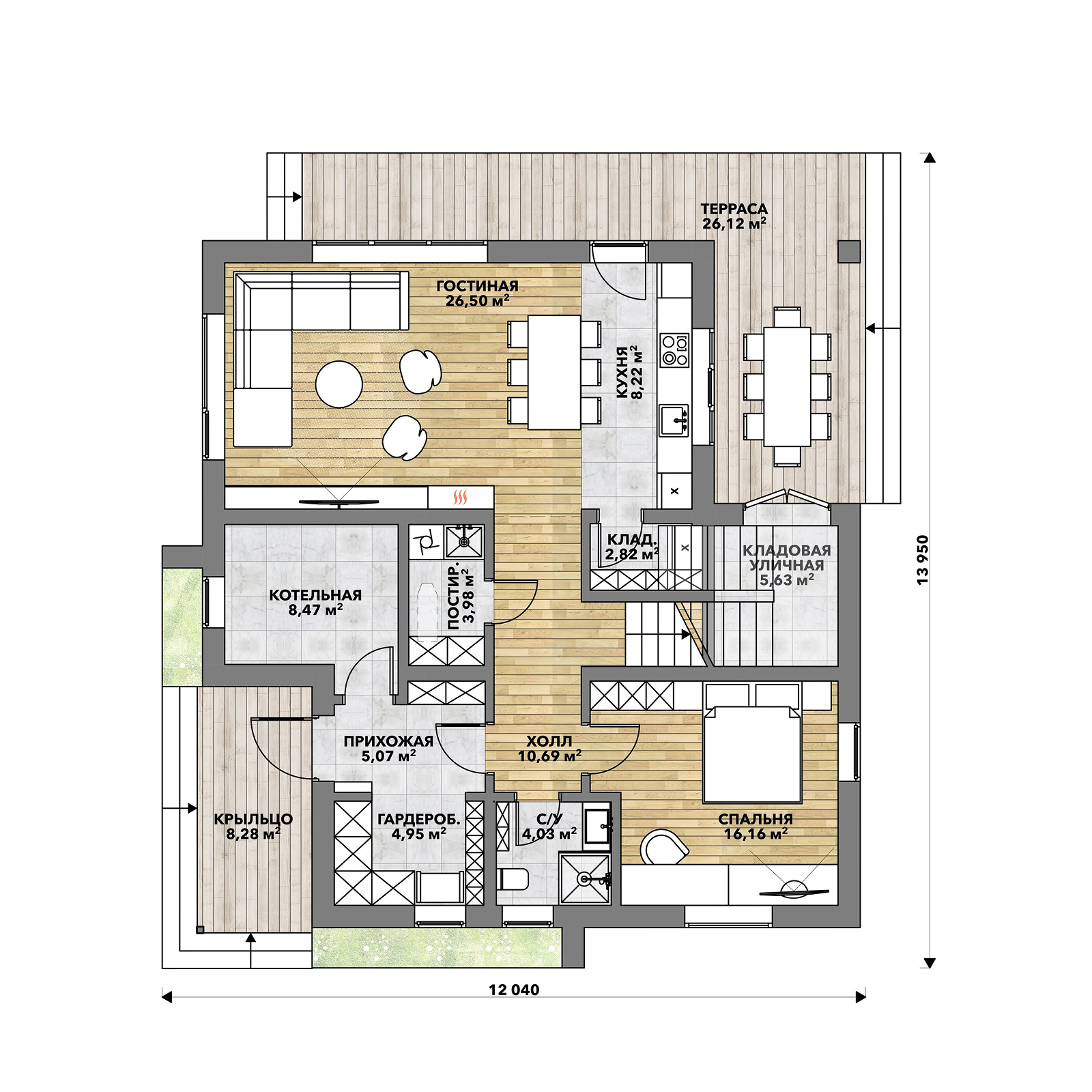

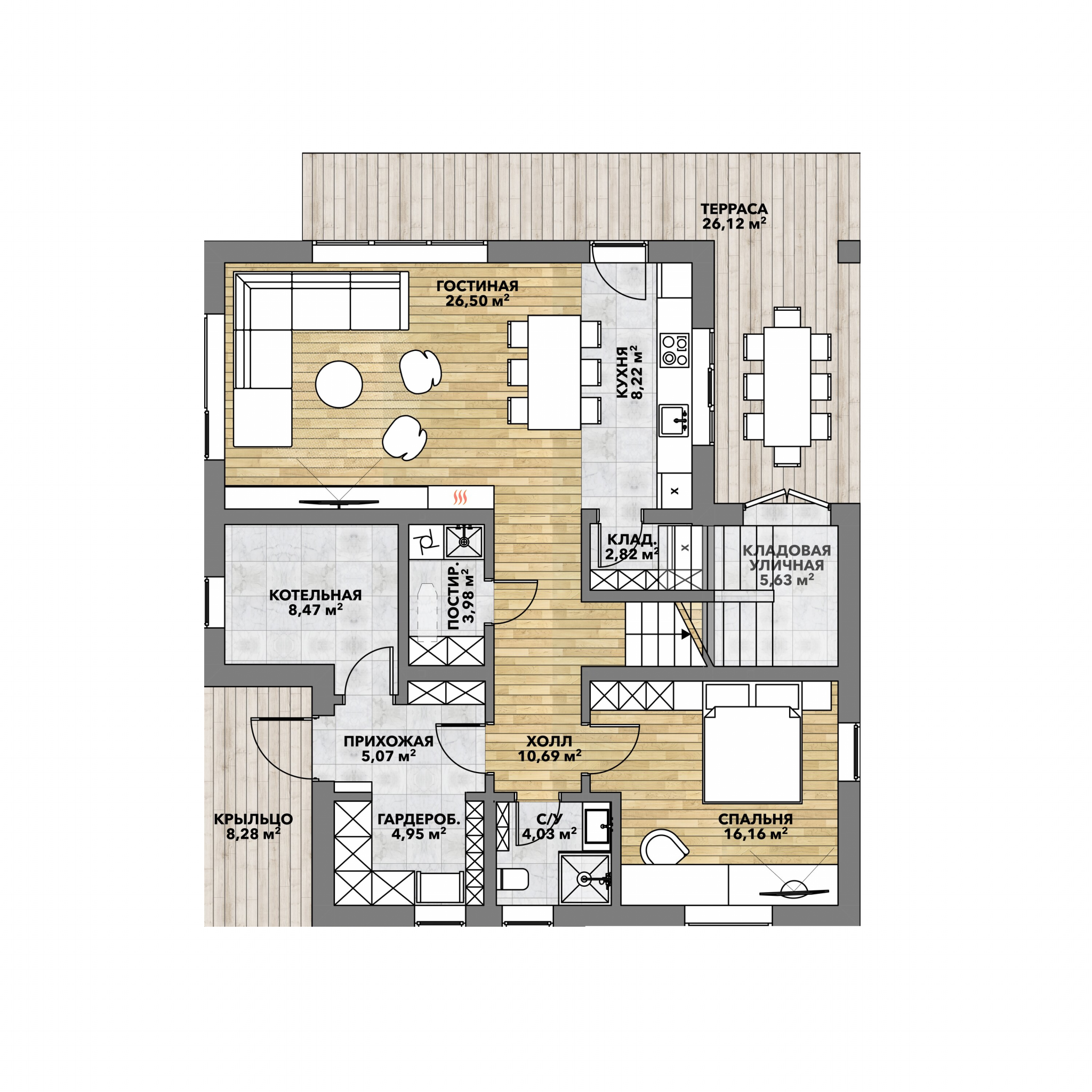

Проект ТК-4: планировка 2 - этаж 1

Площадь 1 этажа
130,9 м²

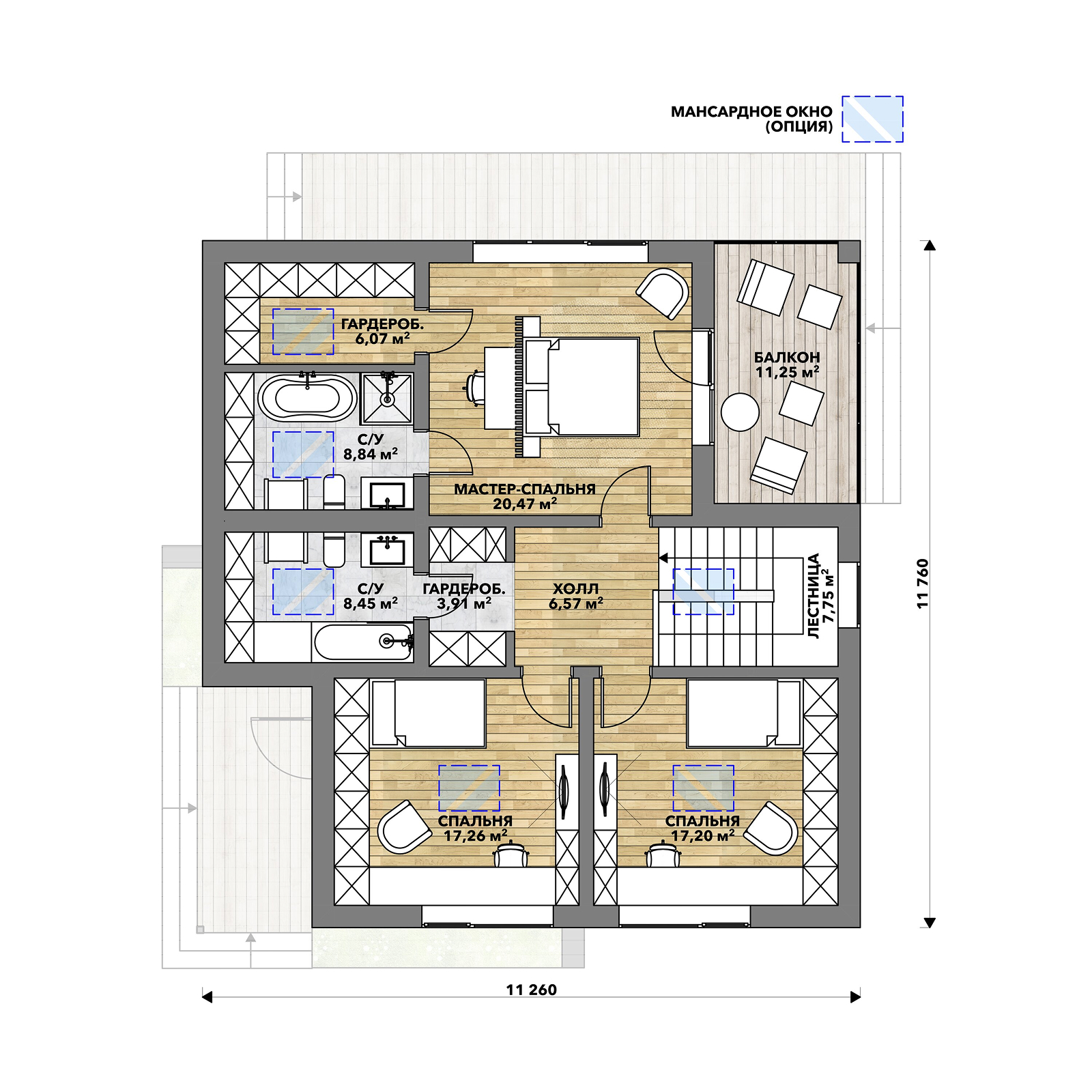

Проект ТК-4: планировка 2 - этаж 2

Площадь 2 этажа
107,8 м²

Проект ТК-4: планировка 3 - этаж 1

Площадь 1 этажа
130,9 м²

Проект ТК-4: планировка 3 - этаж 2

Площадь 2 этажа
107,8 м²

Хотите изменить планировку?

Это совсем просто! Назначьте встречу с одним из наших архитекторов и на основании ваших идей он создаст индивидуальные планировки.

О проекте

ТК-4 — двухэтажный каменный дом на плитном фундаменте, комфортный для проживания семьи из четырех человек. Это еще один проект из серии «Теплая керамика»: его стены выполнены из керамического блока, который не требует утепления.

Современный минималистичный стиль проекта подчеркивает отсутствие свесов у скатной крыши. Акцентный элемент дома — крыльцо: оно образует вокруг себя рамку из боковых стенок, ступеней и парапета плоской кровли. Его угловое расположение открывает большую свободу для размещения дома на участке. Плоскую крышу крыльца можно продлить в качестве навеса для автомобиля.

Большую часть первого этажа занимает просторная кухня-гостиная, из которой можно выйти на террасу. При кухне мы расположили кладовую, которая решит вопрос с хранением продуктов. Окно над мойкой и панорамное остекление в гостиной можно сделать сдвижными — летом будет удобнее открывать окна.

Другие помещения первого этажа — гостевая спальня-кабинет, котельная, гардеробная и постирочная. Санузел с душевой мы расположили одинаково удобно и относительно спальни, и относительно гостиной и входа в дом. А в кладовке с доступом с террасы в холодный сезон можно хранить уличную мебель.

На втором этаже находится мастер-спальня с собственным санузлом, гардеробной и выходом на балкон. Две детские равноценны по площади и планировке, чтобы избежать конфликтов при распределении комнат. Вход в общий санузел мы скрыли в проходной гардеробной.

Вариантов внешней отделки каменного дома много: облицовочный кирпич, декоративная штукатурка или деревянные и композитные панели. Покрытие кровли также может быть любым. Через уникальное сочетание материалов отделки вы можете сделать ваш дом максимально индивидуальным.

Подробнее о проекте

Что входит в стоимость

Топографическая съемка — это комплекс инженерно-геодезических работ по измерению участка местности и занесению в топографический план данных об особенностях рельефа, положении всех объектов и расстоянии между ними.

  • Геологические изыскания – это целая группа исследований, ориентированных на определение геологических и гидрогеологических условий на участке, намеченном для строительства частного дома.
  • Комплекс мероприятий представлен не только полевыми испытаниями на местности, но и проведением лабораторных, камеральных анализов, составлением прогнозов касательно развития опасных геологических процессов под воздействием природных и антропогенных факторов.
  • Исследование проводится путем бурения 3-х скважин глубиной 8 метров с отбором грунта. Отобранный грунт проходит лабораторные исследования физических и механических свойств, по результатам исследований составляется отчет, который используется при расчетах несущей способности фундамента.

Проект КЖ (конструкции железобетонные):
  • Расчет статических нагрузок на фундамент в программе SKAD.
  • Разработка проекта КЖ в программе Autocad.

  • Привязка осей совместно с заказчиком, составление акта привязки.
  • Привязка реперной точки нулевой отметки с заказчиком.
  • Проверка красных линий на участке. Согласование с коттеджным поселком (если требуется).
  • Фотофиксация привязки в Личном кабинете.

  • Разработка котлована (снятие плодородного слоя).
  • Разделяющий слой из геотекстиля  (такая прослойка станет надежным барьером и предотвратит смешивание песка и его заиливание).
  • Песчаная подушка (h 200 мм) с послойным трамбованием.
  • Теплоизоляция фундамента и грунта под зданием (ЭППС h 50мм).
  • Пространственный арматурный каркас (диаметр 6, 12 мм).
  • Бетон В25 (М350) сертифицированный.

Подбор и проверка РБУ (растворно-бетонного узла) по чек-листам и по географии:
Наличие собственной лаборатории, лаборантов, не просроченной проверки лабораторного оборудования.
Проверка бухгалтерской отчетности.
Проверка наличия собственного парка миксеров.
Проверка паспорта качества 1-й кат. по ГОСТ 7473-2010 с заполнением всех пунктов.

Заливка:
  • Контроль погодных условий. Заливка зимой осуществляется при соответствии температуры противоморозной добавки и погодных условий с учетом возможных похолоданий в ближайшие 2 суток.
  • Виброуплотнение бетонной смеси.
  • Использование бетононасоса.
  • Контроль заливки со стороны менеджера, инженера технического надзора. Фотофиксация процесса заливки.
  • Точность высотных отметок - 20 мм по всей длине ростверка.
Набор прочности:
  • Уход за бетоном: летом - поливка, зимой - укрывание или прогревание, в зависимости от условий.
  • Контроль набора прочности склерометром (не менее 12,5 МПа для деревянного дома, 15 МПа - для кирпичного).
  • В случае, если бетон не набрал расчетную прочность, 100% демонтаж/монтаж производится  за счет GOOD WOOD.
  • Шлифовка при необходимости для выведения до норм точности.
В железобетонной плите 1-го этажа устраиваются закладные для ввода в дом коммуникаций: электричества, водоснабжения и канализации.
В случае отсутствия на участке центрального водоснабжения вместе с закладной под водоснабжение устраивается дополнительная закладная под электрику для подключения питания насоса.

  Приемка скрытых работ:

  1. Приемка инженером технического надзора по чек-листу.
  2. Контроль защитного слоя арматуры 50-20 мм+10 мм.
  3. Контроль толщины песчаной подсыпки  +-50 мм.
  4. Контроль допуска между стержнями продольной арматуры -20+40 мм.
  5. Контроль отклонения скважин от оси ростверка +-150 мм.
  6. Контроль диаметра арматуры, шага каркаса, технологий вязки на соответствие КЖ.
  7. Контроль надежности опалубки.
  8. Контроль разрыва арматуры с грунтом.
  9. Контроль перевязки арматурного каркаса ростверка с арматурой свай.
  10. Фотофиксация скрытых работ (не менее 30 фотографий в личном кабинете заказчика).

  Окончательная приемка:

  1. Приемка инженером технического надзора по чек-листу.
  2. Контроль геометрии (прямолинейность +-30 мм). Отклонения по диагоналям 30/40/50 мм при размерах до 8 м, 8-16 м, свыше 16 м соответственно.
  3. Фиксация окончательной приемки в личном кабинете заказчика.

В состав рабочего проекта АС (Архитектурно-Строительные решения) входят:
  • Общие указания.

  • Кладочные планы.

  • Развертки стен.

  • Кладочная технология Porotherm.

  • Разрезы и узлы.

  • Porotherm TM  разработан специально для кладки керамических блоков Porotherm с целью снижения потерь тепла через растворные швы.

  • Его теплопроводность сравнима с теплопроводностью керамических блоков Porotherm, что позволяет избежать образования мостиков холода в кладке.

  • В холодный период  (до -100 С) применяется смесь Porotherm TM Winter, которая предназначена для работ при низких температурах.

  • Теплая керамика изготовлена из натуральной глины с добавлением древесных опилок, которые при производстве полностью сгорают. Так внутри кирпича образуются маленькие поры, заполненные воздухом.

  • Благодаря высоким теплотехническим свойствам, которых наши специалисты добились, разработав уникальный дизайн пустот, блоки Porotherm 38 Thermo подходят для возведения наружных стен без дополнительного утепления толщиной всего лишь 38 см.

  • Способность пропускать пары влаги препятствует ее накоплению внутри стены и устраняет благоприятную среду для появления грибка и плесени.

  • Создают комфортный микроклимат в доме и обладают хорошей аккумулятивной способностью, то есть в холодное время года в доме сохраняется тепло, а в жаркое – прохлада.

  • Благодаря крупному формату и пазогребневому соединению, стены из PTH 38 Thermo возводятся быстро.

  • Изготовление  ж/б перемычек соответствует требованиям ГОСТ, что позволяет выдерживать большие нагрузки.

  • Все перемычки утеплены для отсутствия мостиков холода.

Перекрытие между этажами монтируется из сборных железобетонных плит толщиной 220 мм.

Производится анкеровка плит - перевязка металлическими анкерами для повышения жесткости и устойчивости перекрытия.

Металлические столбы
Несущие колонны из полнотелого кирпича
Клееные балки и столбы проходят те же стадии производства и контроля, что и клееный стеновой брус.

Клееные балки прямоугольного сечения применяются в качестве горизонтальных и наклонных несущих элементов.

Клееные столбы квадратного сечения применяются в качестве вертикальных опорных элементов. Для безопасности при эксплуатации, лучшей сохранности покраски и лучшего эстетического вида со всех углов столбов на производстве снимаются фаски.


На период строительно-монтажных работ и дальнейшей внутренней отделки дома устанавливается межэтажная черновая временная лестница. Она позволяет проводить работы и осмотры дома, надежна и безопасна, служит для перемещения между этажами вплоть до установки чистовой постоянной лестницы.


  1. Контроль соблюдения сроков сборки менеджером проекта.
  2. Использование спецтехники для разгрузки и монтажа.
  3. Фотоотчеты процесса строительства каждые 3 дня с объекта в личный кабинет.
  4. Видеотрансляция со строительства (опционально).
  5. Монтаж гидроизоляционного слоя на поверхность фундамента.
  6. Контроль соблюдения диагоналей.

  1. Проверка на соответствие проекту.
  2. Проверка величины свеса блоков относительно фундамента.
  3. Проверка сверления отверстий под закладные.
  4. Контроль вертикальности кирпичных стен.
  5. Проверка размеров проемов и простенков.
  6. Контроль соблюдения диагоналей.
  7. Контроль толщины швов кирпичной кладки.
  8. Проверка наличия перевязки между блоками соседних рядов.
  9. Контроль опирания перемычек над проемами.
  10. Контроль опирания ж/б плит перекрытия.
  11. Проверка отклонения взаимного расположения ж/б плит перекрытия.
  12. Контроль соблюдения техники безопасности и охраны труда.
Уникальные кровельные узлы соединений разных материалов позволяют обеспечить прочность, долговечность, герметичность, а также достичь высокого уровня шумоизоляции всей конструкции крыши.
Расчет силового каркаса крыши с учётом всех нагрузок (полезная, снеговая, ветровая и т.д.) в расчетном комплексе SCAD штатными конструкторами.
  • Толщина полимерного покрытия - 25 мкм.
  • Толщина металла - 0,5 мм.
  • Защитный слой Zn 140 г/кв.м.

  • Сушка в мягком режиме в собственных сушильных камерах.
  • Сортировка по качеству.

Негорючие, гидрофобизированные, экологичные, легкие теплоизоляционные плиты из каменной ваты на основе вулканических горных пород UMATEX Termo Smart (XL) от производителя «Русатом Изоплит».  Отличаются повышенной эластичностью и упругостью, обеспечивают высокую звукоизоляцию,  долговечность и формостабильность.

ООО «Русатом Изоплит» – новое наименование юридического лица ООО «Парок», сохранившего все технологические процессы производства строительной теплоизоляции и все типоразмеры и технические характеристики продуктовой линейки.

  • Трехслойная пленка с защитными слоями из первичного нетканого полипропилена и функционального слоя из термопластичного полиуретана.

  • Водонепроницаемая.

  • Ветронепроницаемая.

  • Паропроницаемая.

  • Обладает высокой эластичностью и упругостью.

  • Температурная стабильность - до + 100°C (очень важно при использовании металлочерепицы).

  • Многослойная паронепроницаемая армированная плёнка из полиэтилена с алюминиевым рефлексным слоем, защищённым прозрачным полиэфирным покрытием, повышает тепловое сопротивление здания за счет отражения теплового излучения внутрь помещения.
  • Обеспечивает 100 % надежность от проникновения водяного пара в строительную конструкцию.
  • Обеспечивает переотражение внутрь помещения до 50% тепловой энергии благодаря рефлексному слою, что снижает ваши затраты на отопление зимой.
  • Проклейка стыков пленки двусторонним скотчем.

  • Усиленные уголки из оцинкованной стали 2 мм.
  • ППУ лента под контробрешетку.
  • Стальные оцинкованные саморезы.

Система неутепленной неэксплуатируемой крыши по деревянному основанию с механическим методом крепления уклонообразующих плит и кровельного ковра из полимерной мембраны.

Гидроизоляционный слой – Полимерная мембрана LOGICROOF V-RP 2,0 мм, армированная полиэстеровой сеткой. Стабилизирована против УФ излучения с использованием системы TRI-P®. Содержит антипирены и специальные стабилизаторы. Сохраняет эластичность при низких температурах и применяется во всех климатических районах.

Уклонобразующий слой - Плиты из XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE. Представляет собой набор плит с уклоном, используется для устройства основного уклона на кровле, а также для изменения направления стока воды.

Защитный слой – Геотекстиль термообработанный ТЕХНОНИКОЛЬ 300 г/м2 – нетканое полотно из синтетических волокон, изготавливаемое способом иглопробивания. Для повышения прочностных свойств и стабильности размеров при растяжении применяется двухсторонняя термообработка волокон полотна. Геотекстиль стоек к химическому воздействию, может эксплуатироваться в условиях высоких и низких температур, постоянного давления и трения. Термообработка волокон позволяет легко засверливаться через геотекстиль или закручивать саморезы без наматывания волокон, что характерно для иглопробивного геотекстиля, а также позволяет сваривать полотна материала между собой горячим воздухом.

Крепежные и расходные элементы: телескопический крепеж, тарельчатый держатель, алюминиевая рейка, саморезы, герметики.

Трубы и желоба из оцинкованной стали с полимерным покрытием PURAL, толщина стали - 0,5 мм.

  • Снегозадержатели предназначены для защиты людей и их имущества от лавинообразного схода снега с кровли.
  • Оцинкованное снегозадержание, окрашенное порошковой краской в цвет покрытия кровли.
  • Ставим дополнительные опоры для увеличения возможной нагрузки на снегозадержание.
  • Схема расположения рассчитана нашими конструкторами индивидуально для каждого проекта.

Устройство приточного клапана в стене помещения котельной и проходного элемента (грибка) в кровле.

Приточный клапан:

  • Внешняя решетка с сеткой (со стороны улицы).
  • Труба в стене с теплошумоизолирующим элементом.
  • Фильтрующий элемент.
  • Изнутри помещения - декоративная заглушка с функцией регулирования притока воздуха.

Техническая вентиляция необходима для обеспечения естественной вентиляции и поддержания нормальной влажности воздуха внутри дома в период строительных и отделочных работ до въезда жильцов. Вентиляция внутреннего пространства предотвращает застой воздуха, выделение конденсата и образование грибков и плесени на строительных конструкциях.


  • Подшивная доска для свесов кровли, сорт "ЭКСТРА".
  • Монтируется с зазором, который обеспечивает вентиляцию подкровельного пространства. Вентиляция подкровельного пространства нужна для предотвращения появления наледи и сосулек на крыше.

Доставка
Сборка
  Контроль качества в 3 этапа с фотофиксацией в Личный кабинет:
  • Стропильная система, пароизоляционная пленка.
  • Утепление.
  • Финишное покрытие, водосточная система.

  • Пятикамерный профиль Rehau толщиной 70 мм.
  • Высококачественный уплотнитель.
  • Фурнитура Siegenia и Roto (Германия).
  • Теплый подставочный профиль из высокоплотного полистирола.
  • Толщина стеклопакета — 40 мм.
  • Мультифункциональное напыление на внешнем стекле летом защищает от солнца, зимой сохраняет тепло (Solar).
  • Низкоэмиссионное напыление на внутреннем стекле — дополнительная защита для сохранения тепла (LowE).
  • Композитная дистанционная рамка Chromatech Ultra с улучшенной теплоизоляцией для предотвращения образования конденсата на стеклах.
  • Две камеры с наполнением аргоном дают наименьший показатель теплопроводности (Ar).
  • Приведенное сопротивление теплопередаче окна (вместе с профилем) R=0,92 кв.м* C/Вт.

  • Металлическая дверь.
  • Два контура уплотнения.
  • Сейфовый замок.
  • Отливы с полимерным покрытием заводского изготовления.
  • Москитные сетки.
  • Монтажные пластины, анкеры, гидроизоляционная лента и расходные материалы для монтажа окон.
  • Входной контроль качества применяемых материалов и блоков.
  • Проверка размеров оконных проемов.
  • Подготовка оконных проемов (очистка от пыли, стружки, грязи, снега, наледи, влаги).
  • Установка и регулировка оконных блоков выполняется согласно техническим требованиям ГОСТ и проектно-конструкторской документации:
    • Установка пластин по углам изделия для изначального позиционирования, крепление на анкер сбоку и на пластины снизу и сверху для жесткой фиксации оконных блоков к стенам и передачи ветровых и эксплуатационных нагрузок на стены.
    • Перекрытие монтажного зазора гидроизоляционной лентой для защиты пены от воздействия ультрафиолета.
  • Монтаж выполняется с учетом температурно-влажностных параметров условий производства работ.

  • Контроль качества подготовки оконных проемов и оконных блоков.
  • Контроль отклонений от размеров при установке оконных блоков.
  • Контроль отклонений от размеров монтажных зазоров.
  • Контроль качества установки монтажных лент, утеплителей и других материалов по каждому слою шва.

Организация проживания рабочих (бытовка)
Подключение бытовки к электричеству
Организация биотуалета
Вывоз мусора

Что ещё входит в стоимость

Почему с нами надёжно

Еженедельный фотоотчёт. Вам не нужно приезжать на стройку — фотографии со стройки каждую неделю в личном кабинете.

Именно такой построенный дом можно посмотреть на разных этапах строительства, узнать лично отзывы наших заказчиков.
